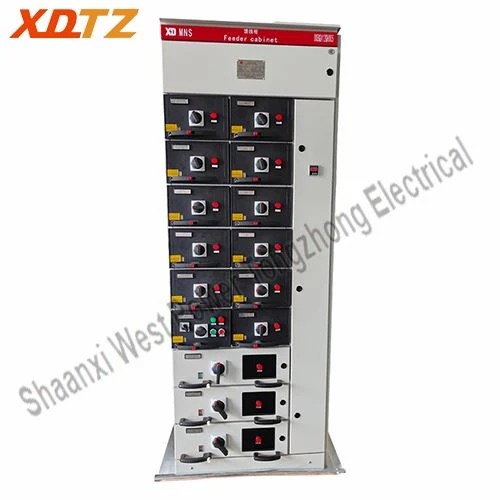

MNS 低電圧引出し式開閉装置は、標準モールド部品を備えた工場で組み立てられた複合低圧開閉装置（以下、「装置」といいます）の一種です。AC 50 ～ 60 Hz、定格使用電圧 660 V 以下の電源システムに適しており、発電、送電、配電、電力変換および電力消費機器の制御に使用されます。

このデバイスは、IEC439、VDE660 パート 5、GB7251-2013 '低電圧開閉装置'、または JB/T9661-1999 '低電圧引き出し式開閉装置' およびその他の規格に準拠しています。

使用条件

MNS 低電圧引き出し式開閉装置の通常の使用条件:

環境温度: +40 度から -5 度、24 時間以内の平均温度は +35 度以下です。
標高：2000m。
相対空気湿度: 最高温度 +40 度で 50% 以下。

低温ではより高い相対湿度が許容されます (例: +20 度で . 90 パーセント)。ただし、温度変化を考慮する必要があり、中程度の結露が発生する場合があります。

この装置は、-25 度から +55 度までの温度、および +70 度までの短期間 (24 時間を超えない) での輸送および保管プロセスに適しています。デバイスは、このような極端な温度で不可逆的な損傷を受けることはなく、通常の条件下では適切に機能する必要があります。

上記の使用条件を満たせない場合は、使用者と製造元との協議により解決してください。

この装置を海洋石油掘削プラットフォームや原子力発電所で使用する場合は、別途技術協定を締結する必要があります。

開閉装置の種類

MNS 低電圧引出し式開閉装置開閉装置タイプ:

配電センターキャビネット(PC)

CW1、E、T、RMW1シリーズサーキットブレーカーを採用モーターコントロールセンターキャビネット（MCC）

MCCは大小の引出しで構成されており、各回路の主開閉器には高遮断ヒューズ付配線用遮断器またはロータリー式負荷開閉器を採用しています。

力率自動補償キャビネット

MV Switchgear supplier

配電盤キャビネットの基本構造は、プロファイルアセンブリで構成されています。- c-プロファイルは鋼板から曲げられており、E=25mmのモジュラー取り付け穴が付いています。すべてのキャビネットのフレームと内部の仕切りは亜鉛メッキおよび不動態化処理されており、周囲のドアとサイドパネルはスプレー塗装されています。-

キャビネットの基本寸法を表 1 および 2 に示します。

表 1:配電センター(PC)キャビネット

身長 mm	幅 mm	深さ			注記
身長 mm	幅 mm	うーん	T1mm	T2mm	注記
2200	400	1000	800	200	主母線移送
2200	400	1000	800	200	630-2000A
2200	600	1000	800	200	2500A
2200	800	1000	800	200	3200A
2200	1000	1000	800	200	4000A
2200	1200	1000	800	200	5000A

表 2: モーターコントロールセンター (MCC) キャビネット

身長	幅			深さ			注記
ふーむ	うーん	B1mm	B2mm	うーん	T1mm	T2mm	注記
2200	1000	600	400	600	400	200	片面操作-
2200	1000	600	400	1000	400	200	両面操作-

PC MCC(片面操作) MCC(両面操作)-
