変流器

変流器は、主に変流と絶縁に使用される重要な電気デバイスです。電流変換は、鉄心を介した磁束結合によって発生します。変流器は、電気機器の測定精度と保護の信頼性を高めるだけでなく、機器の設計と製造を簡素化し、コストを削減します。

変流器の主な機能は次のとおりです。

さまざまな機器、リレー保護システム、自動装置で使用するために、固定比率で大電流を低電流に変換します。

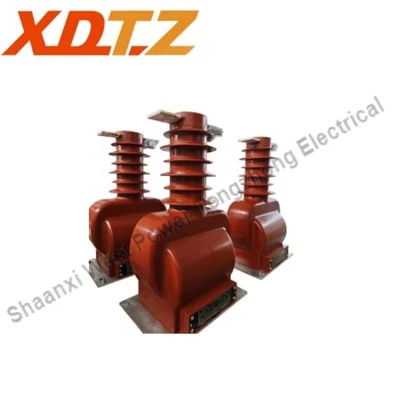

lzzbj4-35-current-transformer

ゼロシーケンス変流器-

零相変流器は、電力システムと電気保護における「地絡監視員」として極めて重要な役割を果たします。{0}}その中心的な機能は、回路内の零相電流を検出および測定することです。これにより、地絡 (漏れや単相地絡など) を特定し、保護装置を作動させて人員と機器の安全を確保します。-

ゼロ相電流は、回路が異常な動作状態にある場合にのみ発生します。-具体的には、三相電流のいずれかの相で地絡が発生すると、高圧線は非常に高い電圧を維持しながら、接地電圧はゼロになります。-

ゼロシーケンス電流が事前に設定されたしきい値に達すると、関連する保護装置が動作し、トリップして電源を遮断し、さらなる損傷を防ぎます。-

1. 地絡保護これは中核となる機能です。ゼロシーケンス変流器は、相電流のベクトル和を継続的に監視することで地絡を検出します。通常の動作中、このベクトルの合計はゼロに等しくなります。地絡が発生すると、ベクトル和がゼロから外れます。零相電流が発生し、誘導された零相電流信号がリレーまたはトリップ装置に送信されます。-電流値が設定されたしきい値（例：30mA、100mA、1A）を超えると、保護装置が電源を急速に遮断し、感電死や電気火災を防ぎます。

2. 検出と監視

電力線の絶縁状態や不均衡を監視し、故障の早期警告を可能にします。大規模システムでは、オペレータが地絡の分岐回路を特定するのに役立ちます。

3. 電気火災予防

建物の配電箱における主な残留電流保護は、零相変流器を通る緩やかな漏洩電流または突然の漏洩電流を検出します。{0}{1}故障した回路を即座に切断し、火災の発生を防ぎます。

電源の信頼性の向上: -効果的に接地されていないシステム（低抵抗接地システムなど）では、ゼロ相電流の大きさと方向を検出することで「故障線の選択」が可能になります。-これにより、障害のある回路が正確に特定され、即座にトリップすることなくアラームが発せられるため、オペレーターは体系的に問題に対処できるようになります。これにより、停電の範囲と期間が短縮されます。
