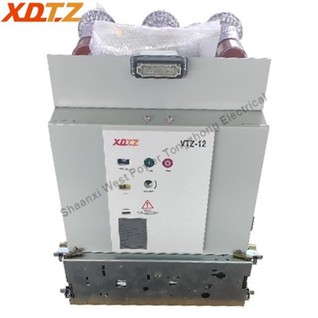

この改修は、当社の基本モデルを採用しています VTZ -12真空回路ブレーカー、設計の変更とモジュール式動作メカニズムがあります。これは、対応するISM製品と完全に一致し、さまざまな産業および鉱業企業や電力装備に適しています。トロリーユニットは、Kyn28a -12スイッチキャビネットと組み合わせて使用され、XGN2などの固定キャビネットに対応する機械的インターロックを備えた固定ユニットとしても使用できます。 VTZシリーズメカニズムは、他の多くの古い国際ブランドのスイッチの改修にも使用できます。このケースは、TREDE ISMサーキットブレーカーの交換と改修に使用されます。

製品仕様

仕様Sヒート

いいえ。	名前	ユニット	データ
1	定格電圧	KV	12
2	定格頻度	ヘルツ	50/60
3	定格Churrent	A	630/1250/1600
4	定格PowerFレクシーWithstandV電圧	KV	48（共通値） /42（分離全体距離）
5	定格LオタニーIムプルスWithstandV電圧	KV	85（共通値） /75（隔離距離を超えて）
6	定格Sホート - CircuitBしっぽChurrent	KA	25/31.5
7	定格 Sホート - CircuitMakingCurrent（Peak）	KA	63/80
8	定格WithstandCurrent（Peak）	KA	63/80
9	定格Dの緊急Sホート - C回路	s	4
10	オペレーティングCyclesでRatedSホート - CircuitBしっぽChurrent	サイクル	E2
11	機械E耐久性	時代	10000
12	標準動作Sエクセンス	-	o -0。3S-co -180 s-co
13	許容 W耳TのヒックネスCONTACT	mm	3以下

機械C病気

いいえ。	名前	ユニット	データ
1	間のクリアランス移動して修正 CONTACT	mm	9±1
2	接触トレイバーを越えます	mm	3.5±0.5
3	平均C負けSおしっこ	m/s	0.7±0.2
4	平均OペンシングSおしっこ (AverageSおしっこ最初のオープニングので6mm）	m/s	1.1±0.2
5	定格CONTACT プレッシャー	N	2500±200n（25ka） 3100±200N（31.5ka）
6	閉鎖時間	MS	30-70
7	開口時間	MS	20-50
8	接触BオングするDでの尿路C負けOペロー	MS	2以下
9	no-s同時性の閉鎖/Oペンシング操作3-P長い	MS	2以下

製品の利点

Tavrida ISM屋内真空回路ブレーカーレトロフィットには多くの利点があります。

サーキットブレーカーの性能

E2-C2-M2
簡単なメンテナンス

シンプルで便利なメンテナンス：モジュラー構造を使用すると、他のコンポーネントを削除せずに閉じたコイルと開口部を交換できます。ユーザーは簡単に交換でき、交換後にテストや調整は必要ありません。その後の操作とメンテナンスはより便利になります。
高い導電率

合理的な導電性回路設計は、定格電流の1.1倍の温度上昇レベルを満たします。
完璧な交換

この変換ソリューションはISM製品を完全に置き換えることができるため、維持と交換が容易になり、電力ユーザーの緊急の問題が解決できます。
