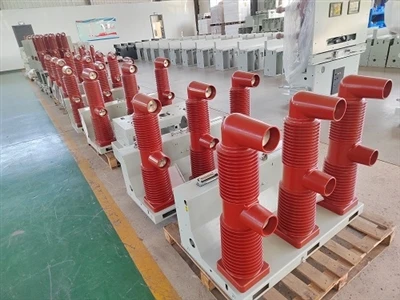

中電圧真空サーキットブレーカーを選択する際の重要な考慮事項-

選択の最初のステップは、サーキット ブレーカーがシステムで使用できるかどうかを確認することです。

定格電圧は、システムの最高動作電圧 (10kV システムの場合は 12kV、20kV システムの場合は 24kV、35kV システムの場合は 40.5kV) よりも高くなければなりません。

これは国家規格によって定められた安全マージンです。システム電圧を機器電圧として扱うことはできません。

定格電流は、長期的な負荷の増大も考慮しながら、回路の最大連続動作電流より大きくする必要があります。{0}}一般的な定格電流には、630A、1250A、1600A、2000A、2500A、3150A、4000A があります。たとえば、2000kVA 変圧器の 10kV 側の定格電流は約 115A です。

ただし、リング ネットワークと過負荷を考慮して、一般的に 630A 定格が選択されます。将来の容量拡張が必要な​​場合は、1250A 定格を直接選択できます。

これは回路ブレーカーの最も重要な性能指標であり、短絡に耐える能力を決定します。

定格短絡遮断電流は、設置箇所で予想される最大短絡電流以上である必要があります。-一般的な定格は 20kA、25kA、31.5kA、40kA、50kA です。

短絡容量が大きい都市部の変電所では、31.5kA 以上の定格が推奨されます。{0}端子分配回路の場合、通常は 25kA で十分です。

もう 1 つの見落とされやすいパラメータは、定格短絡電流（ピーク値）です。これは通常、遮断電流の 2.5 倍です。{0}}

閉路中に回路ブレーカーが短絡に遭遇したときの機械的強度を評価します。-この指標が不十分な場合、閉路時に回路ブレーカーが爆発する可能性があります。

サーキットブレーカーが設置される環境は、ブレーカーの耐用年数に直接影響します。

標準製品は標高 1000 メートル未満に適しています。この高度を超えると空気が薄くなり、断熱強度が低下するため、定格を下げるか、「高地」タイプを選択する必要があります。-。

化学工場、海岸地域、粉塵の多い場所では、汚染された環境も重要です。{0}通常の絶縁体は沿面やフラッシュオーバーを起こしやすいです。このような場合は、固体絶縁ポール タイプを選択することをお勧めします。-消弧室全体がエポキシ樹脂で鋳造されているため、汚染、湿気、腐食から保護され、従来の絶縁シリンダ タイプよりもはるかに信頼性が高くなります。

さらに、屋内設置と屋外設置を区別することが重要です。開閉装置に設置される屋内タイプには IP4X 保護等級のみが必要です。屋外柱-取り付けタイプでは、金属ケーシング、IP54 以上の保護等級、および日光や雨に耐える機能を備えた柱-取り付け真空サーキット ブレーカーを使用する必要があります。

この部分は、サーキットブレーカーが確実に動作できるかどうかを決定します。機械の寿命は重要な指標です。

通常の配電では 10,000 サイクルで十分ですが、製鉄所や圧延機などの毎日数十回の運転が繰り返される環境では、通常のサーキットブレーカーはわずか数年で消耗してしまいます。

機械寿命30,000サイクル以上の高頻度運転タイプを選定してください。

操作機構の種類も重要です。バネ機構が最も一般的で、停電時でも手動操作が可能で、価格も手頃です。永久磁石機構は構造がシンプルでメンテナンスフリー、寿命が長いため、頻繁な操作に適していますが、電源がオフのときに手動で操作するのは面倒です。{0}

制御電圧は制御システムに一致する必要があります。一般的に使用される電圧は DC110V、DC220V、AC220V です。

これは注文時に指定する必要があります。指定しない場合、現場でサーキット ブレーカーが閉じない可能性があります。-

真空遮断器は絶縁されていません。スイッチギヤに取り付ける必要があり、寸法とインターフェイスが完全に適合する必要があります。

まず、トラック搭載型と固定型を区別することが重要です。{{1}KYN28 中電圧開閉装置-は、VS1-12 などのトラック搭載型サーキット ブレーカーとのみ組み合わせることができます。- XGN または HXGN 固定開閉装置は、固定タイプの回路ブレーカーと組み合わせられます。

古いサーキット ブレーカーの改造はさらに複雑で、相間距離、取り付け穴の間隔、コンタクト ボックスの寸法を検証する必要があります。{0}{1}

理想的には、当社の製品が直接交換できるかどうかを確認するために、現場の写真を撮影する必要があります。

多くの改修プロジェクトは、寸法の互換性がないためにやり直しが必要になります。

業界によっては、サーキットブレーカーに対する追加の要件があります。

発電機の出口における短絡電流はゆっくりと減衰し、高い DC 成分を含みます。-

通常のサーキットブレーカーでは開くことができない場合があり、特殊な発電機出口サーキットブレーカーが必要になります。

コンデンサバンクを切り替えるには容量性電流を遮断する必要があるため、C2クラス（容量性遮断容量）製品を選択する必要があります。そうしないと、再点火や過電圧が発生する可能性があります。

-高地や極寒の地域でも特別な取り扱いが必要です-高地-地域では、絶縁レベルが向上した高温タイプのサーキットブレーカーが必要です。-気温が摂氏マイナス 30 度またはマイナス 40 度にまで下がる北部の冬には、凍結を防ぐために機構内にヒーターが必要です。

これらの詳細は一般的な選択では見落とされがちですが、まさに後で失敗が最も起こりやすい領域です。
